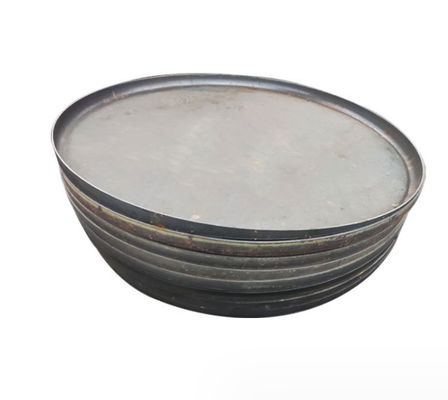

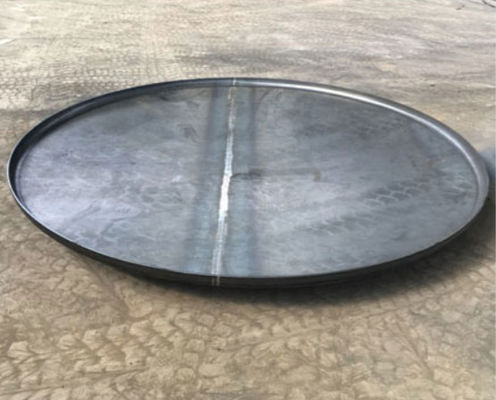

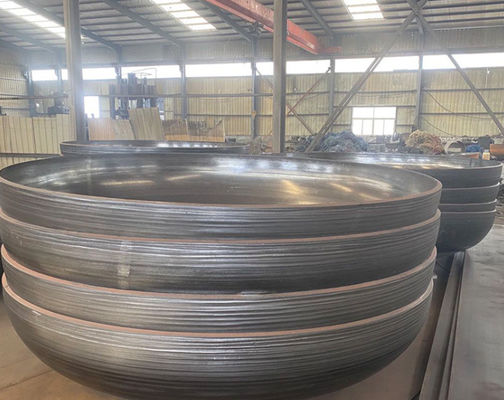

Soudage ASME Tête torisphérique à pression de récipient

89 mm 500 mm ASME PED Tête de plaque torisphérique Types de plaque Fin de récipient sous pression

Détails du produit


Dans la conception de récipients sous pression, divers types de têtes plates, également appelées extrémités de récipient, sont utilisées pour fermer les extrémités du récipient.Deux types communs de têtes plates sont les têtes torisphériques et ellipsoïdalesDiscutons de chaque type:

1. Tête à plat torisphérique:

   • Les têtes torisphériques sont largement utilisées dans les récipients sous pression en raison de leurs propriétés mécaniques favorables et de leur facilité de fabrication.
   • Ces têtes ont un rayon de plat (r) qui est généralement de 6% du diamètre de la tête (D), et un rayon de l'articulation (k) qui est généralement de 10% de D.
   • La forme globale d'une tête torisphérique ressemble à une partie d'une sphère mélangée à un plat de rayon plus petit au centre.
   • Ils offrent une bonne résistance structurelle et conviennent aux applications à pression moyenne à haute.
   • Les têtes torisphériques sont conçues et fabriquées conformément à des normes telles que l'ASME (American Society of Mechanical Engineers) Section VIII Division 1 ou Division 2,et PED (directive sur les équipements sous pression) en Europe.

2. Tête en forme de plaque ellipsoïdale:

   • Les têtes ellipsoïdales, également appelées têtes elliptiques, ont une forme qui ressemble beaucoup à un segment d'un ellipsoïde.
   • Ces têtes ont deux rayons: un rayon majeur (R) et un rayon mineur (r).
   • Le rayon principal est généralement égal au diamètre intérieur du navire (D), tandis que le rayon mineur est généralement 0,9 fois le rayon principal.
   • Les têtes ellipsoïdales assurent des transitions internes plus lisses, ce qui peut être bénéfique pour réduire les concentrations de stress.
   • Ils sont couramment utilisés pour les applications à basse et moyenne pression et sont conçus selon des codes et des normes tels que la section VIII de l'ASME.

Il est important de noter que les dimensions spécifiques et les critères de conception des têtes plates dépendent de facteurs tels que la pression nominale, les propriétés du matériau et les codes et réglementations applicables.La consultation d'un ingénieur qualifié ou la référence aux codes et normes de conception appropriés est cruciale lors de la sélection et de la conception de têtes plates pour les récipients sous pression.

Les spécifications


Produits


Questions fréquentes

Q: Pourquoi nous avoir choisis?

R: Notre société est dans le secteur de la fabrication de têtes depuis plus de trente ans.et nous pouvons fournir aux clients avec une variété de produits d'en-tête de haute qualité.

Q: Pouvons-nous fournir un service OEM/ODM?

R: Oui.N'hésitez pas à nous contacter pour plus de détails.

Q: Quelles sont vos conditions de paiement?
R: L'un est de transférer par télégraphe 30% du dépôt avant production, les 70% restants à la copie du connaissement, l'autre est une L/C à vue irrévocable à 100%.

Q: Pouvons-nous visiter votre usine?
R: Un accueil chaleureux. Une fois que nous aurons votre itinéraire, nous organiserons une équipe de vente professionnelle pour suivre votre cas.

Q: Pouvez-vous fournir des échantillons?
R: Oui, l'échantillon de taille générale est gratuit, mais l'acheteur doit payer les frais de port.
